П
риложение № 2

П
риложение № 4

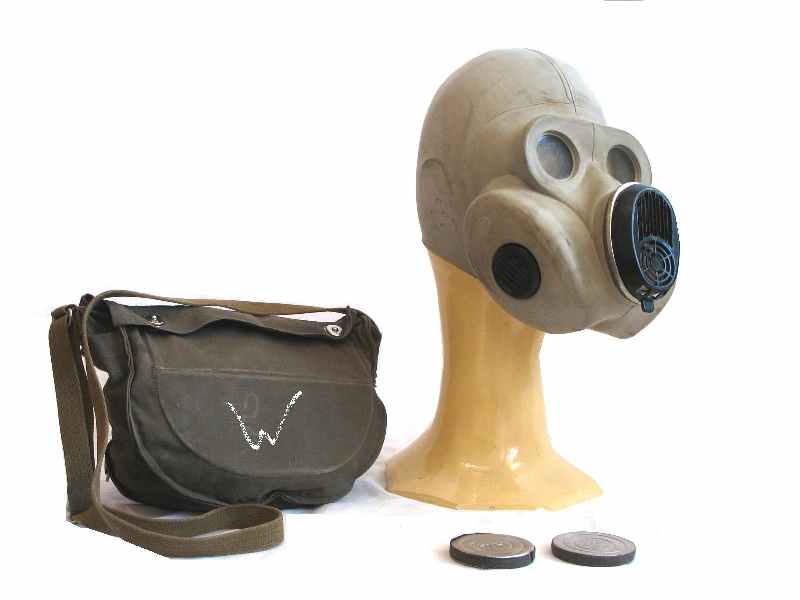

Противогаз РШ-4 (шлем-маска ШМС)

противогаз РШ-4 (ШМ)- 1958-1960 гг.

Противогаз РШ-4. Фильтрующе-поглощающая коробка ЕО-16 имеет форму цилиндра высотой 17,5 см и диаметром 10,7 см. В дне корпуса имеется внутренняя навинтованная горловина.
Маркировка на ФГЩ нанесена водостойкой мастикой на цилиндрической части корпуса: первая строка—индекс ФПК—ЕО-16; вторая строка—условное обозначение предприятия-изготовителя, месяц, две последние цифры года изготовления, номер партии; третья строка — серия и номер ФПК.
Шлем-маска ШМ-41Му состоит из корпуса, очкового узла, обтекателей и клапанной коробки.
Шлем-маска ШМС состоит из корпуса, очкового узла, обтекателей, клапанной коробки и переговорного устройства разборного типа. Фронтальное расположение и размеры стекол очкового узла обеспечивают возможность работы с оптическими приборами.
Маркировка на лицевые части ШМ-41Му и ШМС нанесена в виде выпуклого оттиска от пресс-формы: в подбородочной части в круге цифрой указан рост шлем-маски, две последние цифры года изготовления, квартал (точками), условное обозначение предприятия-изготовителя (буквой), номер пресс-формы.
Сумка имеет форму прямоугольного параллелепипеда. Она изготовлена из однослойной ткани. Клапан с ремешком на конце застегивают на пряжку. Два отделения сумки предназначены для шлем-маски, респиратора и ФЛК. Отделение для ФПК имеет затягиваемую тесьмой горловину. Для свободного доступа воздуха к отверстию ФПК на дне сумки пришиты шлёвки, в которые вставлены деревянные вкладыши. На перегородке имеется застегиваемый на пуговицу карман для коробок с незапотевающими пленками и мембранами, а также может быть наружный карман для индивидуального противохимического пакета (ИПП).

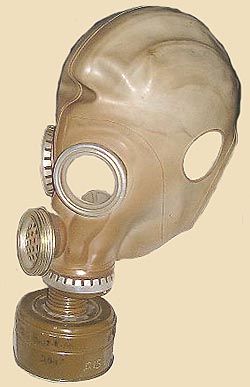

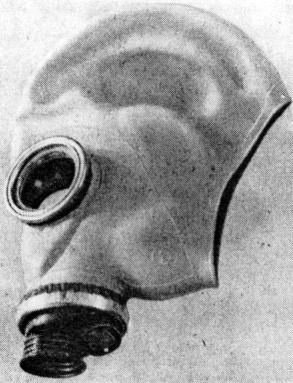

Противогаз РШ-4 (шлем-маска ШМ-41Му)

Противогаз РШ-4. Фильтрующе-поглощающая коробка ЕО-16 имеет форму цилиндра высотой 17,5 см и диаметром 10,7 см. В дне корпуса имеется внутренняя навинтованная горловина.
Маркировка на ФГЩ нанесена водостойкой мастикой на цилиндрической части корпуса: первая строка—индекс ФПК—ЕО-16; вторая строка—условное обозначение предприятия-изготовителя, месяц, две последние цифры года изготовления, номер партии; третья строка — серия и номер ФПК.
Шлем-маска ШМ-41Му состоит из корпуса, очкового узла, обтекателей и клапанной коробки.
Шлем-маска ШМС состоит из корпуса, очкового узла, обтекателей, клапанной коробки и переговорного устройства разборного типа. Фронтальное расположение и размеры стекол очкового узла обеспечивают возможность работы с оптическими приборами.
Маркировка на лицевые части ШМ-41Му и ШМС нанесена в виде выпуклого оттиска от пресс-формы: в подбородочной части в круге цифрой указан рост шлем-маски, две последние цифры года изготовления, квартал (точками), условное обозначение предприятия-изготовителя (буквой), номер пресс-формы.
Сумка имеет форму прямоугольного параллелепипеда. Она изготовлена из однослойной ткани. Клапан с ремешком на конце застегивают на пряжку. Два отделения сумки предназначены для шлем-маски, респиратора и ФЛК. Отделение для ФПК имеет затягиваемую тесьмой горловину. Для свободного доступа воздуха к отверстию ФПК на дне сумки пришиты шлёвки, в которые вставлены деревянные вкладыши. На перегородке имеется застегиваемый на пуговицу карман для коробок с незапотевающими пленками и мембранами, а также может быть наружный карман для индивидуального противохимического пакета (ИПП).

Противогаз ПМГ ("Нерехта")

противогаз ПМГ (ШМГ) - 1963 г.

Противогаз ПМГ.

Фильтрующе-поглощающая коробка ЕО-18К имеет форму цилиндра высотой 9 см и диаметром 10,8 см. Маркировка на ЕО-18К аналогична маркировке ФПК противогаза РШ-4.

Шлем-маска ШМГ состоит из корпуса, очкового узла, обтекателей, клапанной коробки, переговорного устройства и узла присоединения ФПК, в котором расположен клапан вдоха. Шлем-маска имеет вырезы в шлемовой части и шейную тесьму для фиксации шлем-маски на голове. Клапанная коробка выполнена в виде резинового патрубка с двумя клапанами выдоха грибкового типа. Фронтальное расположение и размеры стекол очкового узла обеспечивают возможность работы с оптическими приборами. Для обеспечения удобства работы с вооружением и военной техникой различных специалистов и для учета индивидуальных особенностей военнослужащих лицевые части ШМГ выпускают с левосторонним (90%) и правосторонним (10%) расположением узла присоединения ФПК.

Маркировка на ШМГ соответствует маркировке на ШМ-41Му .
Сумка имеет форму прямоугольного параллелепипеда. Она изготовлена из однослойной ткани, имеет одно отделение и два наружных кармана для коробок с незапотевающими пленками, мембранами и ИПП. Клапан отсутствует. Сумку закрывают, складывая переднюю и заднюю стенки и скатывая их в жгут, который пристегивают к корпусу сумки двумя шлевками на пуговицы или кнопки.

В комплект противогаза ПМГ, предназначенного для личного состава ВМФ, дополнительно входит полихлорвиниловый чехол для защиты ФПК от воды.

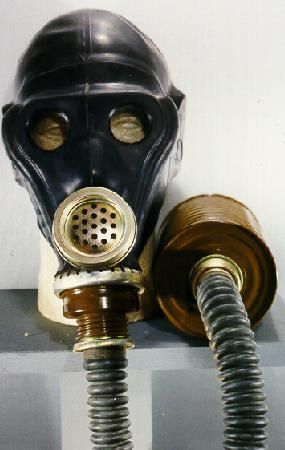

Противогаз ПМГ-2 (шлем-маска ШМ-66Му)

противогаз Пмг-2 (ШМ-62, ШМ-66Му) - 1971 г.

Противогаз ПМГ-2. Фильтрующе-поглощающая коробка Е0-62К имеет форму цилиндра высотой 8 см и диаметром 11,2 см. Маркировка на ФПК нанесена водостойкой мастикой на цилиндрическую часть корпуса: первая строка — индекс ФПК — Е0-62К, вторая строка — номер партии, серия и номер ФПК. На защитном экране (под пробкой) в виде выпуклого штампа указаны: цифры в круге - условное обозначение предприятия-изготовителя, месяц и две последние цифры года изготовления.

Шлем-маска ШМ-66Му состоит из корпуса, очкового узла, обтекателей, клапанной коробки и переговорного устройства разборного типа. В лицевой части сделаны сквозные вырезы для ушных раковин, что обеспечивает нормальную слышимость.
Маркировка на ШМ-66Му соответствует маркировке на ШМ-41Му
Ростовочный ассортимент и маркировка ШМ-66Му аналогичны ассортименту и маркировке ШМ-41Му.

Сумка противогаза ПМГ-2 аналогична сумке противогаза ПМГ.

Противогаз ПМГ-2 (шлем-маска ШМ-62)

противогаз ПБФ (ШМБ) - 1973 г.

Противогаз ПМГ-2. Фильтрующе-поглощающая коробка Е0-62К имеет форму цилиндра высотой 8 см и диаметром 11,2 см. Маркировка на ФПК нанесена водостойкой мастикой на цилиндрическую часть корпуса: первая строка — индекс ФПК — Е0-62К, вторая строка — номер партии, серия и номер ФПК. На защитном экране (под пробкой) в виде выпуклого штампа указаны: цифры в круге—условное обозначение предприятия-изготовителя, месяц и две последние цифры года изготовления.

Шлем-маска ШМ-62 отличается от шлем-маски ШМ-41Му конструкцией клапанной коробки, которая аналогична клапанной коробке ШМ-66Му. Ростовочный ассортимент и маркировка ШМ-62 аналогичны ассортименту и маркировке ШМ-41Му.

Сумка противогаза ПМГ-2 аналогична сумке противогаза ПМГ.

Малогабаритный бескоробочный противогаз ПБФ

Противогаз ПБФ. Фильтрующе-поглощающий элемент ЕО-19Э имеет форму изогнутого эллипса с размерами по осям 9,2 и 13,8 см, высотой 2 см. Элемент состоит из двух пакетов материалов, герметично соединенных по периметру. Пространство между пакетами сохраняется с помощью перфорированных вкладышей. Каждый пакет состоит из фильтрующе-сорбирующего и фильтрующего материалов, противопылевого тампона и гидрофобной ткани. На выпуклой стороне элемента расположена горловина, на которую после установки элемента в карман шлем-маски надевают узел клапана вдоха, состоящий из корпуса, жалюзи, седловины и резинового клапана вдоха. Узел клапана устанавливают на горловину элемента таким образом, чтобы отверстия в жалюзи были направлены вниз. Зараженный воздух поступает через узел клапана вдоха и горловину внутрь элементов, в пакете материалов очищается от 0В, РП, БА и направляется в подмасочное пространство лицевой части. Элементы ЕО-19Э хранят в заваренных по периметру полиэтиленовых пакетах. Маркировка на ЕО-19Э нанесена в виде оттиска штампа на боковых сторонах элемента: цифра в круге - условное обозначение предприятия-изготовителя, ЕО-19Э - индекс элемента, месяц и две последние цифры года изготовления, номер партии, серия и номер элемента. Шлем-маска ШМБ состоит из корпуса с двумя карманами, очкового узла, подмасочника, переговорного устройства разборного типа, клапанной коробки и экрана. Переговорное устройство и клапанная коробка с двумя грибковыми клапанами выполнены в едином блоке и закрыты съемным экраном. Подмасочник выполнен из резины, имеет, два клапана, вдоха, крепится на клапанно-переговорном устройстве, а так-же с помощью отформованной на нем запонки — в подмасочной части корпуса и двумя пластмассовыми запонками — к внутренним стенкам карманов. Внутренние стенки карманов в сочетании с подмасочником и передней стенкой масочной части образуют обтекатели, через которые очищенный в элементах воздух поступает к очковому узлу. Фронтальное расположение и размеры стекол очкового узла обеспечивают возможность работы с оптическими приборами. Шлем-маски ШМБ выпускают в пятиростовочном ассортименте, подмасочники - в трехростовочном (М—малый, С — средний, Б — большой). Процентное соотношение лицевых частей и комплектую-щих подмасочников различных ростов установлено следующее: 0-й рост—100% средних; 2-й рост—50% средних и 50% больших; 3-й и 4-й роста—100% больших. Маркировка на ШМБ выполнена на внешней стороне карманов и соответствует маркировке на ШМ-41Му. Маркировка на подмасочник нанесена с внешней стороны в виде выпуклого оттиска от пресс-формы: в круге буквой указан рост подмасочника, ниже — номер пресс-формы. Сумка имеет форму прямоугольного параллелепипеда со скругленным основанием и изготовлена из двухслойной ткани. Между слоями ткани проложены прокладки из фибры. Клапан застегивают на две кнопки. Внутри сумки два отделения: большое—для противогаза, малое—для водонепроницаемого мешка. Внутренний карман предназначен для ИПП, а внешний, застегиваемый на пуговицу,—для коробок с незапотевающими пленками и мембранами. На задней стенке имеется шлевка для размещения сумки на поясном ремне, в этом случае плечевой ремень и поясную тесьму убирают внутрь сумки.

Противогаз ПМК (маска М-80)

противогаз ПМК (маска М-80) - 1980 г.
Противогаз ПМК. Фильтрующе-поглащающая коробка ЕО. 1.08.01 имеет форму цилиндра высотой 8,7 см и диаметром 11,2 см. Маркировка на ФПК нанесена водостойкой мастикой на цилиндрическую часть корпуса: первая строка—индекс коробки—ЕО. 1.08.01, вторая строка— квартал и две последние цифры года изготовления, номер партии, серия и номер ФПК. На защитном экране (под проб-кой) в виде выпуклого штампа в круге указано условное обозначение предприятия-изготовителя.

Маска М-80 состоит из корпуса, обтюратора, очкового узла, клапанной коробки, узла присоединения ФПК с клапаном вдоха, обтекателя, переговорного устройства капсульного типа, системы для приема жидкости и наголовника.

Очковый узел имеет трапециевидные изогнутые стекла, обеспечивающие возможность работы с оптическими приборами.

Клапанная коробка с двумя клапанами выдоха грибкового типа выполнена из полимера, имеет резьбовое соединение для проведения технического обслуживания клапанов. На седловине внешнего клапана расположен резиновый экран, предназначенный для предотвращения засорения и примерзания клапанов выдоха. Отверстие экрана направлено вниз.
Обтекатель выполнен из полимерного материала и установлен внутри на узел присоединения ФПК. Отверстие обтекателя направлено в сторону клапанной коробки, для чего на нем имеется выступ, а на узле присоединения ФПК - соответствующая выемка. Устанавливается нажатием руки до щелчка.

Переговорное устройство капсульного типа не подлежит разборке в подразделениях.
Вкладыш предназначен для предотвращения деформации маски в процессе хранения на складах. В нерабочем положении резиновая трубка для питья обернута вокруг переговорного устройства, а ниппель помещен в держатель, находящийся под клапанной коробкой и отформованный за одно целое о корпусом маски.

Маски М-80 выпускают с левосторонним (90%) и правосторонним (10%) расположением узла присоединения ФПК.

Маркировка на маске М-80 соответствует маркировке на ШМ-41Му.

Сумка имеет форму прямоугольного параллелепипеда. Изготовлена из двухслойной ткани, имеющей огнестойкую пропитку. Между слоями ткани проложены прокладки из фибры. Клапан сумки застегивают на кнопку и две текстильные застежки. Внутри сумки два отделения: большое - для противогаза, малое - для водонепроницаемого мешка. На тканевой перегородке расположены два кармана для НПН и НМУ, на боковой стенке сумки имеется шлевка для размещения сумки на поясном ремне, в этом случае плечевой ремень и поясную тесьму убирают в наружные карманы, расположенные на боковой стенке.

Противогаз ПМК-2 (маска МБ-1-80)

противогаз ПМК-2 (маска МБ-1-80) - 1985 г.

Противогаз ПМК-2. Противогаз ПМК-2 является модернизированным образцом противогаза ПМК. Основное отличие состоит в конструкции ФПК и узла присоединения ее к маске.
Фильтрующе-поглощающая коробка имеет форму цилиндра высотой 9 см и диаметром 11,2 см. На горловине ФПК имеется фланец с вырезами и соответствующие им выступы на обтекателе. В горловине ФПК установлен клапан вдоха. При хранении коробку герметизируют двумя пробками. Верхнюю пробку фиксируют обтекателем.

Коробку вставляют в левое или правое отверстие маски. Герметизация обеспечивается по наружной поверхности гор-ловины, для чего отверстия в маске имеют несколько меньший диаметр, чем горловина ФПК, и утолщены. Изнутри на фланец ФПК устанавливают обтекатель, при этом его отверстие должно быть направлено на клапанную коробку.

Решетка предназначена для предотвращения плотного прилегания чехла к входному отверстию в дне коробки.

Маркировка на ФПК нанесена водостойкой мастикой на цилиндрической части корпуса: первая строка — индекс коробки Е0.1.15.01; вторая строка—условное обозначение предприятия-изготовителя, номер партии, квартал и две последние цифры года изготовления; третья строка — серия и номер ФПК.
Маска МБ-1-80 состоит из корпуса, обтюратора, очкового узла, клапанной коробки, двух узлов присоединения ФПК, заглушки, переговорного устройства капсульного типа, системы для приема жидкости и наголовника.Узлы присоединения ФПК представляют собой два отверстия в щечных областях маски. В зависимости от удобства работы конкретного специалиста с вооружением и военной техникой, а также индивидуальных особенностей военнослужащего ФПК вставляют с любой стороны. В противоположное отверстие вставляют заглушку.Присоединение ФПК со стандартной навинтованной горловиной к маске МБ-1-80 осуществляют с помощью переходника Комплект дополнительного патрона КДП с противогазом ПМК-2 используют с помощью двух переходников: один для присоединения к маске соединительной трубки, другой — для присоединения ФПК к дополнительному патрону.
Остальные узлы, элементы и комплектующие детали противогаза ПМК-2 аналогичны противогазу ПМК.

Противогаз для раненных

Гражданский фильтрующий  противогаз

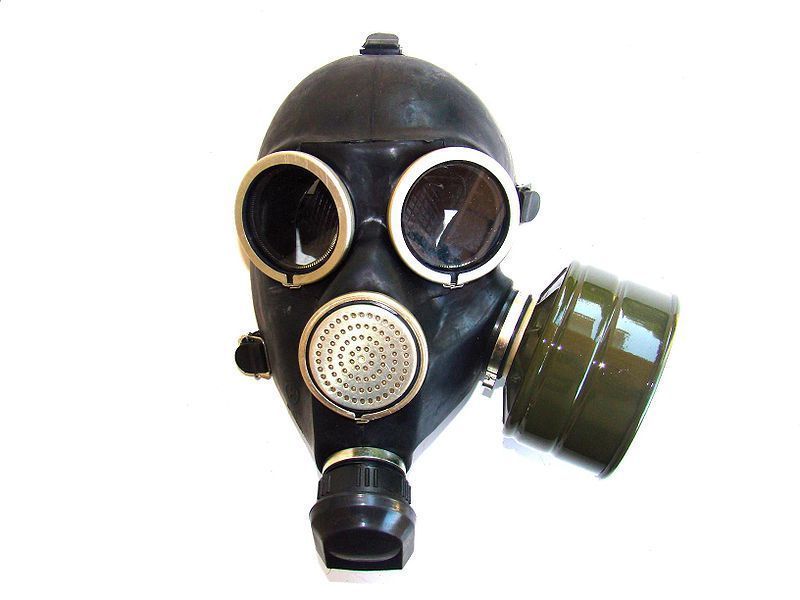

ГП-7 (ГП-7В, ГП-7ВМ)

Гражданский фильтрующий  противогаз ГП-7 (ГП-7В, ГП-7ВМ)- это одна из самых последних и совершенных моделей противогазов для населения. В реальных условиях он обеспечивают высокую защиту от паров отравляющих веществ нервнопаралитического действия (типа зарин,зоман и др.); общеядовитого действия (хлорциан, синильная кислота и др.); радиоактивных веществ (радинуклидов йода и его органических соединений (типа йодистый метил и др.));от капель отравляющих веществ кожно-нарывного действия (иприт и др.); бактериальных; аварийных химически опасных веществ(АХОВ]). ГП-7 имеет малое сопротивление дыханию, обеспечивает надежную герметизацию и небольшое давление лицевой части на голову. Благодаря этому им могут пользоваться люди старше 60 лет и больные с лёгочными и сердечно-сосудистыми заболеваниями.

Маска противогаза ГП-7 не закрывает уши. Имеющееся переговорное устройство в противогазе значительно облегчает общение во время работы. Противогазы ГП-7, ГП-7В, ГП-7ВМТ, ГП-8В комплектуются фильтрующе-поглощающей коробкой из металла. Противогазы ГП-7В, ГП-7ВМТ, ГП-8В имеют питьевое устройство и обеспечивают возможность приема воды из фляги во время работы в зараженной атмосфере, не снимая противогаз.

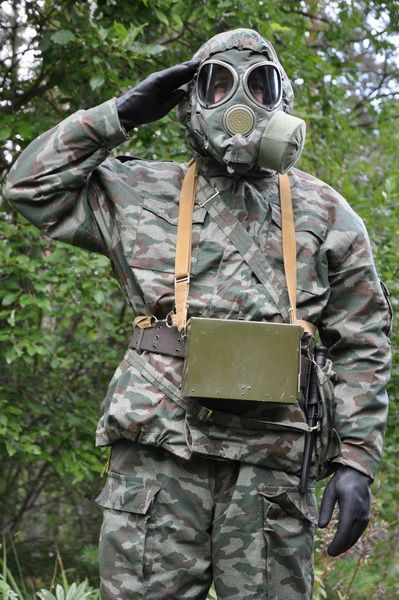

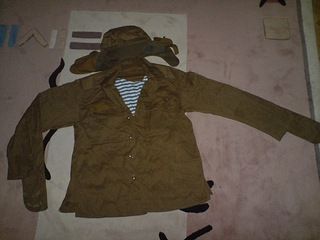

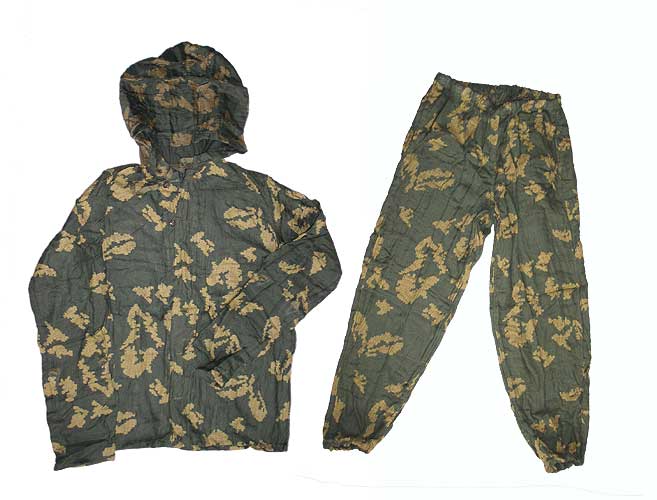

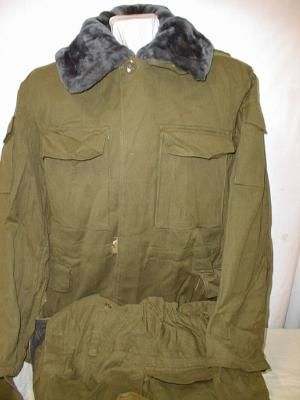

Общевойсковые комплексные защитные костюмы ОКЗК, ОКЗК-М (модернизированный), ОКЗК-Д (десантный)

Общевойсковой комплексный защитный костюм (ОКЗК), общевойсковой комплексный защитный костюм модернизированный (ОКЗК-М), общевойсковой комплексный защитный костюм десантный (ОКЗК-Д) предназначены для защиты кожных покровов личного состава Вооруженных Сил от 0В, СИЯВ. РП, БА.  Защита кожных покровов от 0В костюмом ОКЗК (ОКЗК-М, ОКЗК-Д) обеспечивается обезвреживанием паров 0В пропиткой защитного белья, многослойностью и герметичностью конструкции костюма. Повышение уровня защиты кожных покровов от 0В достигается использованием СИЗ изолирующего типа (ОЗК, КЗП).
Защита кожных покровов от прямого воздействия СИЯВ обеспечивается их укрытием (тела—костюмом; го-ловы, лица и шеи—головным убором—пилоткой с наушниками и шторками; кистей рук—козырьками) огнезащитной пропиткой ткани куртки, брюк и головного убора, многослойностью костюма и естественными зазорами между слоями материалов. Повышение уровня защиты кожных покровов от ожогов, в том числе кистей рук и лица, и предохранение ОКЗК (ОКЗК-М, ОКЗК-Д) от термического разрушения СИЯВ (до определенного уровня) достигают надеванием поверх него костюмов КЗС.  В холодный период года при ношении поверх ОКЗК (ОКЗК-М) шинели защита от СИЯВ обеспечивается шинель-ным сукном, обладающим пониженной горючестью, и высокими теплоизоляционными свойствами зимнего комплекта одежды. При ношении ОКЗК (ОКЗК-М, ОКЗК-Д) с другими видами зимнего обмундирования, не обладающего огнезащитными свойствами, уровень защиты от СИЯВ определяется их негорючестью.

Защита от РП, БА обеспечивается строением тканей, многослойностью и герметичностью конструкции защитных костюмов. При заражении 0В, РП, БА костюм ОКЗК (ОКЗК-М, ОКЗК-Д) подвергают специальной обработке и используют многократно. При защите от СИЯВ костюм ОКЗК (ОКЗК-М, ОКЗК-Д) используют однократно, так как ткань куртки, брюк и головного убора при этом опаляется или обугливается, утрачивая механическую прочность.

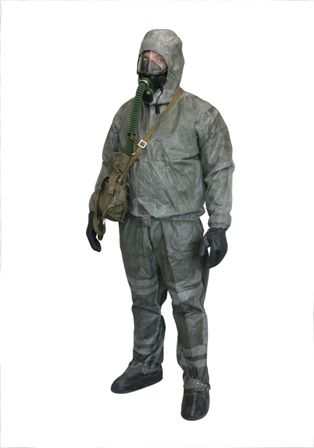

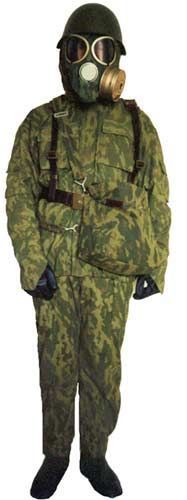

Общевойсковой защитный комплект фильтрующего типа ОЗК-Ф

Характеристики костюма:

Назначение общевойскового защитного комплекта фильтрующего типа

Общевойсковой защитный комплект фильтрующего типа ОЗК-Ф предназначен для защиты всех органов и частей тела человека от оружия массового поражения.

Состав общевойскового защитного комплекта фильтрующего типа

1.химзащитные куртка, брюки и носки,

2.огнезащитные куртка и брюки,

3.противогаз с капюшоном,

.универсальный респиратор,

5.две сумки

Общевойсковой защитный комплект фильтрующего типа ОЗК-Ф обеспечивает защиту от паров и аэрозолей ОВ, бактериологических средств, светового излучения ядерных взрывов, радиоактивных паров и пыли, огнесмесей и открытого пламени.

Костюм защитный КЗС (костюм КЗС)

Костюм защитный КЗС (костюм КЗС) предназначен для увеличения уровня защиты кожных покровов, от ожогов СИЯВ при ношении его поверх ОКЗК (ОКЗК-М, ОКЗК-Д), обмундирования, специальной одежды, изготовленных из огнезащитных и обычных тканей, а также для их предохранения от термического разрушения. Костюм КЗС может использоваться также как маскировочное средство. Костюм КЗС является средством защиты периодического ношения. Зараженные капельно-жидкими 0В костюмы КЗС, как правило, не дегазируют, а уничтожают (закапывают в землю). Куртку с капюшоном и брюки костюма КЗС изготовляют из обработанной огнезащитной рецептурой сетчатой ткани с камуфлирующей окраской. Капюшон куртки имеет увеличенные размеры и позволяет надевать его в «боевом» положении поверх головных уборов, стального шлема всех типов противогазов и в случае необходимости закрывать лицо. Для фиксации капюшона на голове имеется лицевая стяжка из тесьмы. Рукава куртки позволяют полностью закрывать кисти и защищать их от прямого воздействия СИЯВ. Брюки прямого покроя надевают поверх сапог. Для крепления брюк на поясе и голенищах сапог низ и верх их стянут шнуровой резинкой. В брюках имеются прорези для пользования карманами находящихся под ними брюк обмундирования.

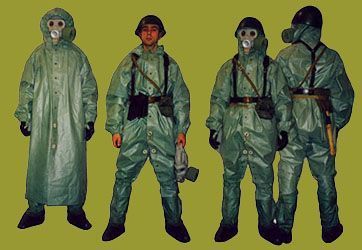

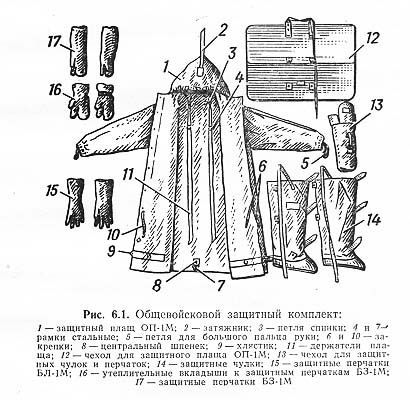

Общевойсковой защитный комплект (ОЗК)

Общевойсковой защитный комплект (ОЗК) предназначен для защиты человека от отравляющих веществ, биологических средств и радиоактивной пыли. ОЗК состоит на вооружении ВС РФ, многих стран бывшего СССР и является средством индивидуальной защиты военнослужащих всех родов войск. Используется совместно с респиратором или противогазом.

ОЗК состоит из плаща ОП-1, защитных чулок и защитных перчаток.

Защитный плащ изготавливается из специальной прорезиненной ткани. Он имеет две полы, борта, рукава, капюшон, хлястик, шпеньки, тесемки и закрепки, позволяющие использовать плащ в виде накидки или комбинезона.

Защитные чулки изготовлены из прорезиненной ткани. Подошвы усилены брезентовой или резиновой основой. Чулки надевают поверх обычной обуви. Каждый чулок двумя или тремя тесемками крепится к ноге, и одной к поясному ремню.

Защитные перчатки — резиновые, с прокладками из пропитанной специальным составом ткани. Изготавливаются двух видов — зимние и летние. Летние — пятипалые, зимние — трехпалые. Зимние имеют пристегивающиеся на пуговицы утеплительные вкладыши.

Костюм легкий защитный Л-1

Костюм легкий защитный Л-1 предназначен для защиты кожных покровов личного состава и предохранения обмундирования и обуви от заражения ТХ, РП, БА.

Костюм Л-1 является средством защиты периодического ношения. При заражении ТХ, РП, БА костюм Л-1 подвергают специальной обработке и используют многократно.

В состав комплекта Л-1 входят куртка с капюшоном , брюки, защитные перчатки и сумка

Костюм Л-1 используют совместно с ОКЗК-М (ОКЗК-Д) либо с защитным бельем и подшлемником этих костюмов. При надевании поверх нательного белья (рубахи, кальсон) также используется подшлемник ОКЗК-М (ОКЗК-Д).
Для исключения разгерметизации костюма при наклонах, поворотах, приседаниях куртка имеет петли на низках рукавов, горловой и промежный хлястики, а брюки - бретели и хлястики.

Костюм Л-1 имеет маркировку, нанесенную на куртку и брюки с изнаночной стороны; первая строка - шифр предприятия, номер поступления (цифрами), марка материала; вторая строка - месяц и две последние цифры - год изготовления, рост. Маркировку на перчатки наносят на краги - рост перчаток.

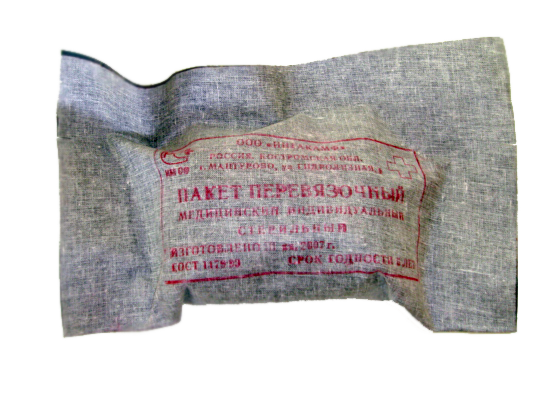

Пакет перевязочный индивидуальный

Надо помнить: пакеты перевязочные наша медицинская промышленность выпускает четырех типов: индивидуальные, обыкновенные, первой помощи с одной подушечкой, первой помощи с двумя подушечками.
Пакет перевязочный индивидуальный применяется для наложения первичных повязок на раны. Он состоит из бинта (шириной 10 см и длиной 7 м) и двух ватно-марлевых подушечек. Одна из подушечек пришита около конца бинта неподвижно, а другую можно передвигать по бинту. Обычно подушечки и бинт завернуты в вощеную бумагу И вложены в герметичный чехол из прорезиненной ткани, целлофана или пергаментной бумаги. В пакете имеется булавка. На чехле указаны правила пользования пакетом.

При пользовании пакетом его берут в левую руку, правой захватывают надрезанный край наружного чехла, рывком обрывают склейку и вынимают пакет в вощеной бумаге с булавкой. Из складки бумажной оболочки достают булавку и временно прикалывают ее на видном месте к одежде. Осторожно развертывают бумажную оболочку, в левую руку берут конец бинта, к которому пришита ватно-марлевая подушечка, в правуюскатанный бинт и развертывают его. При этом освобождается вторая подушечка, которая может перемещаться по бинту. Бинт растягивают, разводя руки, вследствие чего подушечки расправляются.
Одна сторона подушечки прошита красными нитками. Оказывающий помощь при необходимости может касаться руками только этой стороны.

Подушечки кладут на рану другой, непрошитой стороной. При небольших ранах подушечки накладывают одна на другую, а при обширных ранениях или ожогах - рядом. В случае сквозных ранений одной подушечкой закрывают входное отверстие, а второй - выходное, для чего подушечки раздвигаются на нужное расстояние. Затем их прибинтовывают круговыми ходами бинта, конец которого закрепляют булавкой.

Наружный чехол пакета, внутренняя поверхность которого стерильна, используется для наложения герметических повязок. Например, при простреле легкого.

Хранится пакет в специальном кармане сумки для противогаза или в кармане одежды.

Пакет обыкновенный в отличие от пакета перевязочного индивидуального упаковывается в наружную пергаментную оболочку и обклеивается бандеролью из подпергамента. Пакеты первой помощи с одной и двумя подушечками упаковываются в подпергаментную внутреннюю и пленочную наружную оболочки.

К каждому пакету прикрепляется рекомендация по его вскрытию и употреблению.

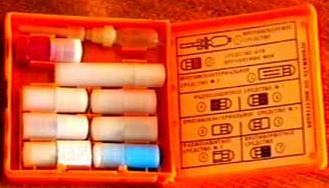

Аптечка индивидуальная АИ-2

АИ-2 содержит медицинские средства защиты и предназначена для оказания самопомощи и взаимопомощи при ранениях и ожогах (для снятия боли), предупреждения или ослабления поражения радиоактивными, отравляющими или аварийно химически опасными веществами (АХОВ), а так­же для предупреждения заболевания инфекционными болезнями.

В аптечке находится набор медицинских средств, распределенных по гнездам в пластмассовой коробочке. Размер коробочки 90х100х20 мм, масса 130 г. Размер и форма коробочки позволяют носить ее в кармане и всегда иметь при себе.
В холодное время года аптечка носится во внутреннем кармане одежды, что­бы исключить замерзание жидкого лекарственного средства. В гнездах аптечки размещены следующие медицинские препараты.

Гнездо №1 - противоболевое средство (промедол) находится в шприц-тюбике. Применяется при переломах костей, обширных ранах и ожогах путем инъекции в мягкие ткани бедра или руки. В экстренных случаях укол можно сделать и через одежду.
Гнездо №2 - средство для предупреждения отравления фосфорорганическими отравляющими веществами (0В) - антидот (тарен), 6 таблеток по 0,3 г. Находится оно в красном круглом пенале с четырьмя полуовальными выступами на корпусе. В условиях угрозы отравления принимают антидот, а затем надевают противогаз. При появлении и нарастании признаков отравления (ухудшение зрения, появление резкой одышки) следует принять еще одну таблетку. Повторный прием рекомендуется не ранее чем через 5-6 час.
Гнездо №3 - противобактериальное средство № 2 (сульфадиметоксин), 15 таблеток по 0,2 г. Находится оно в большом круглом пенале без окраски. Средство следует использовать при желудочно-кишечном расстройстве, возни­кающем после радиационного поражения. В первые сутки принимают 7 т, таблеток (в один прием), а в последующие двое суток - по 4 таблетки. Этот препарат является средством профилактики инфекционных заболеваний, которые могут возникнуть в связи с ослаблением защитных свойств облученного организма.
Гнездо №4 - радиозащитное средство № 1 (цистамин), 12 таблеток по 0,2 г. Находится оно в двух розовых пеналах - восьмигранниках. Принимают его для личной профилактики при угрозе радиационного поражения, 6 таблеток сразу и лучше за 30-60 мин до облучения.
Повторный прием 6 таблеток допускается через 4-5 ч в случае нахождения на территории, зараженной радиоактивными веществами.
Гнездо №5 - противобактериальное средство №1 - антибиотик широкого спектра действия (гидрохлорид хлортетрациклина), 10 таблеток по 1000000 ед. Находится в двух четырехгранных пеналах без окраски. Принимают как средство экстренной профилактики при угрозе заражения бактериальными средствами или при заражении ими, а также при ранениях и ожогах (для предупреждения заражения). Сначала принимают содержимое одного пенала - сразу 5 таблеток, а затем через 6 ч принимают содержимое другого пенала - также 5 таблеток.
Гнездо № 6 - радиозащитное средство № 2 (йодистый калий), 10 таблеток. Находится в белом четырехгранном пенале с продольными полуовальными вырезками в стенках граней. Препарат следует принимать по одной таблетке ежедневно в течение 10 дней после аварии на АЭС и в случае употребления человеком в пищу свежего молока от коров, пасущихся на загрязненной радиоактивными веществами местности. Препарат препятствует отложению в щитовидной железе радиоактивного йода, который поступает в организм с молоком.
Гнездо №7 - противорвотное средство (этаперазин), 5 таблеток по 0,004 г. Находится в голубом круглом пенале с шестью продольными выступающими полосками. Принимается по 1 таблетке при ушибах головы, сотрясениях и контузиях, а также сразу после радиоактивного облучения с целью предупреждения рвоты. При продолжающейся тошноте следует принимать но одной таблетке через 3-4 ч. Для детей дозы уменьшаются. Например, детям до 8 лет на один прием дается 1/4 дозы взрослого, детям от 8 до 15 лет - 1/2 дозы взрослого. Это касается любого из перечисленных медикаментов, кроме радиозашитного средства № 2 и противоболевого средства, которое дается в полной дозе.
В тех случаях, когда произошла авария на АЭС, а у жителей аптечек индивидуальных АИ-2 нет и они не могут принять радиозащитное средство № 2 (йодистый калий), можно йодистую настойку приготовить самим. Для этого берут стакан воды, и капают туда три-пять капель 5% раствора йода. Детям до двух лет - одну-две капли.
Это делается для того, чтобы исключить внутреннее облучение щитовидной железы от попадания в организм радиоактивного йода. В первые 10 дней аварии йодная профилактика крайне необходима.

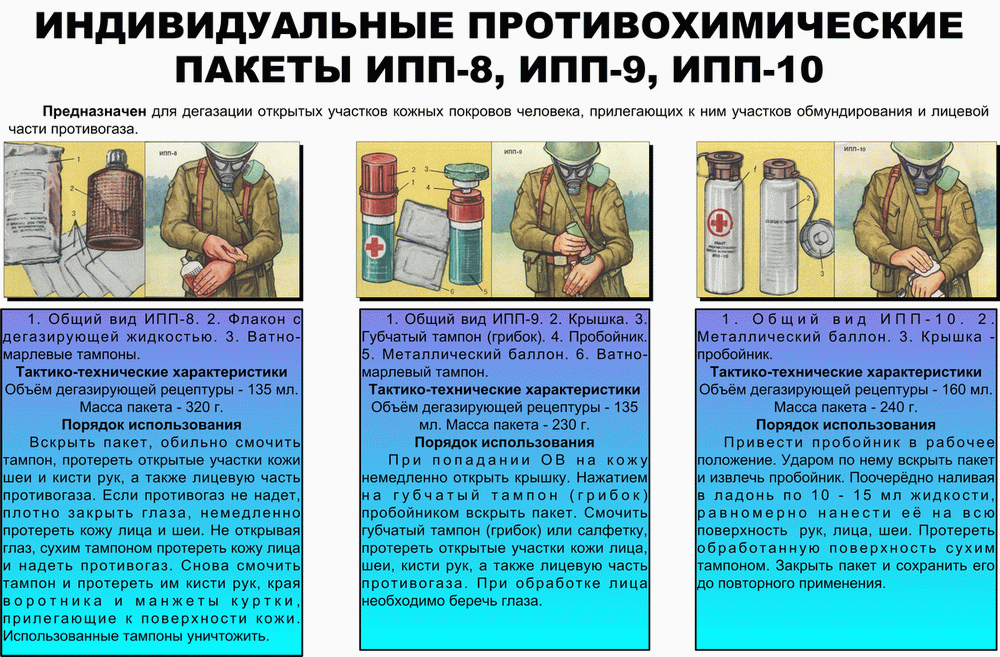

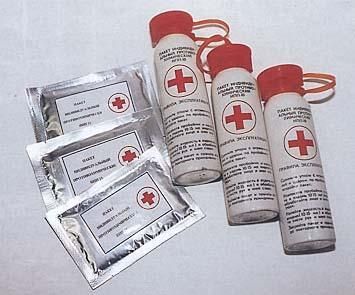

Индивидуальный противохимический пакет

Индивидуальные противохимические пакеты ИПП-8, ИПП-9, ИПП-10 предназначены для обеззараживания капельно-жидких ОВ и некоторых АХОВ, попавших на тело и одежду человека, на средства индивидуальной защиты и на инструмент.

ИПП-8 состоит из плоского стеклянного флакона емкостью 125-135 мл, за­полненного дегазирующим раствором, и четырех ватно-марлевых тампонов. Весь пакет находится в целлофановом мешочке.
При пользовании необходимо вскрыть оболочку пакета, извлечь флакон и тампоны, от­винтить пробку флакона и его содержимым обильно смочить тампон. Смоченным тампоном тщательно протереть подозрительные на заражение открытые участки кожи и шлем-маску (маску) противогаза. Снова смочить тампон и протереть им края воротника и манжеты, прилегающие к коже. При обработке жидкостью может возникнуть ощущение жжения кожи, которое быстро проходит и не влияет на самочувствие и работоспособность.
Необходимо помнить, что жидкость пакета ядовита и опасна для глаз. Поэтому кожу вокруг глаз следует обтирать сухим тампоном и промывать чистой водой или 2% раствором соды.

ИПП-9 - металлический сосуд цилиндрической формы с завинчивающейся крышкой. При пользовании пакетом крышка надевается на его донную часть. Чтобы увлажнить губку (она здесь вместо ватно-марлевых тампонов), нужно утопить пробойник, которым вскрывается сосуд, до упора и, перевернув пакет, 2-3 раза встряхнуть. Смоченной губкой протереть кожу лица, кистей рук, зараженные участки одежды. После этого вытянуть пробойник из сосуда назад до упора и навинтить крышку. Пакет может быть использован для повторной обработки.
ИПП-10 представляет собой металлический сосуд цилиндрической формы с крышкой-насадкой с упорами, которая кре­пится на ремешке. Внутри крышки имеется пробойник. При пользовании пакетом крышку, повертывая, сдвинуть с упоров и ударом по ней вскрыть сосуд (под крышкой). Снять крышку и через образовавшееся отверстие налить на ладонь 10-15 мл жидкости, обработать лицо и шею спереди. Затем налить еще 10-15 мл жидкости и обработать кисти рук и шею сзади. Закрыть пакет крышкой и хранить для повторной обработки.

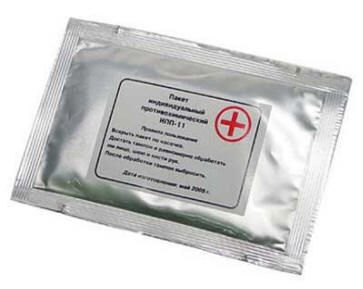

ИПП-11 содержит полидегазирующую рецептуру, находящуюся во флаконе, и набор салфеток. Предназначен для обеззараживания участков кожи, прилегающей к ним одежды и средств индивидуальной защиты, населения старше 7-летнего возраста от боевых ОВ и БС. Необходимо избегать попадания жидкости в глаза. Последовательность обработки: смоченным тампоном протереть открытые участки кожи (шея, кисти рук), а также наружную поверхность маски противогаза, который был надет. Другим тампоном протереть воротничок и края манжет одежды, прилегающие к открытым участкам кожи. Дегазирующую жидкость можно использовать при дезактивации кожных покровов, загрязненных РВ, когда не удается водой и мылом снизить наличие РВ до допустимых пределов. Жидкость пакета ядовита - она не должна попасть в глаза. Если при обработке жидкостью появляется жжение, то нет необходимости волноваться: оно быстро исчезнет и не повлияет на самочувствие. Дегазирующая жидкость способна убивать и микробов, т.е. обладает дезинфицирующими свойствами. Пакет может использоваться при заражении бактериальными средствами. Однако целевое назначение индивидуального противохимического пакета - это проведение частичной санитарной обработки при заражении отравляющими веществами.

Если противохимических пакетов нет, капли (мазки) ОВ можно снять тампонами из бумаги, ветоши или носовым платком. Участки тела или одежды достаточно обработать простой водой с мылом при условии, что с момента попадания капель на тело или одежду прошло не более 10-15 мин. Если время упущено, то обработку все равно сделать необходимо. Это несколько уменьшит степень поражения и исключит возможность механического переноса капель и мазков ОВ или АХОВ на другие участки тела или одежды. Обезвредить капельно-жидкие ОВ можно и бытовыми химическими средствами. Для обработки кожи взрослого человека нужно заблаговременно подготовить один литр 3% перекиси водорода и 30 г едкого натра (или 150 силикатного клея), которые смешивают непосредственно перед использованием. Применяется полученный раствор так же, как и дегазирующая жидкость из ИПП. Обработка с помощью индивидуальных противохимических пакетов или подручных средств не исключает необходимости проведения в дальнейшем полной санитарной обработки людей и обеззараживания одежды, обуви и средств индивидуальной защиты.

Домашняя аптечка

В повседневной жизни, а тем более в чрезвычайных ситуациях, всегда появляются травмированные. У одних - раны, переломы конечностей, ожоги, у других открылись кровотечения, возникли сердечные, головные, желудочные боли, простудные и иные заболевания. Важно всегда помнить, что всякая, даже самая небольшая рана представляет угрозу для жизни человека - она может стать источником заражения различными микробами, а некоторые сопровождаются еще и сильным кровотечением.
Основной мерой профилактики и оказания первой медицинской помощи является наложение стерильной повязки на рану. Вот для этою в домашней аптечке надо иметь необходимый перевязочный материал: пакеты перевязочные, бинты, салфетки стерильные, вату.
Вместе с тем, скомплектовать медицинскую аптечку на все случаи жизни практически невозможно. Однако при разумном подходе можно создать ее оптимальный вариант, ориентируясь на болезни членов семьи, на санитарно-эпидемиологическую обстановку в районе, городе.
Домашняя аптечка должна содержать хотя бы минимум медицинских средств, необходимых для оказания первой медицинской помощи при травмах, острых воспалительных заболеваниях, различных приступах.

Примерный состав ее может быть таким:
Таблетки валидола — применяются при острых болях в области сердца.
Нитроглицерин — при приступах стенокардии (грудная жаба).
Корвалол, валокордин — при болях в сердце.
Настойка валерианы — успокаивающее средство при нервном возбуждении.

Таблетки кислоты ацетилсалициловой (аспирин). Противовоспалительное средство. Применяют при простуде и лихорадочных состояниях.

Таблетки парацетамола — при простудных и гриппозных заболеваниях.
Таблетки амидопирина и анальгина. Жаропонижающее, болеутоляющее и противовоспалительное средство.
Таблетки пенталгина и баралгина — как обезболивающее средство.
Таблетки спазмалгина — при головных болях.
Таблетки угля активированного. Применяют при скоплении газов в кишечнике.

Желудочные таблетки. Бесалол. Оказывает болеутоляющее действие при заболевании органов брюшной полости, а также некоторое обеззараживающее действие на кишечную флору.
Гидрокарбонат натрия в порошке (сода двууглекислая). Применяют при изжоге - на кончике ножа на прием, а также для полоскания горла.
Калия перманганат (марганцовка). Используют в виде водного раствора для промывания ран, полосканий рта и горла.

Кислота борная. Применяется для полоскания рта, горла, промывания глаз.

Лейкопластырь бактерицидный. Предназначен для лечения ссадин, порезов, некоторых язв и небольших ран.

Лейкопластырь обычный. Для крепления небольших повязок на раны.
Раствор йода спиртовой 5%. Применяют наружно как антисептическое средство.

Раствор аммиака (нашатырный спирт). Средство для вдыхания при обморочном состоянии, нервном потрясении, угаре.

Вазелин борный. Для смягчения кожи, оказывает антисептическое действие.

Таблетки от кашля. Употребляют при воспалительных заболеваниях верхних дыхательных путей.
Жгут кровоостанавливающий. Используется для временной остановки кровотечений из артерий конечностей. Обычно накладывают выше места раны. Держать его можно не более 1.5 часа. Иначе конечность омертвеет.

Синтомициновая эмульсия. Применяется при ожогах и обморожениях.

Термометр и ванночка глазная -для промывания глаз при засорении. Большинство этим не ограничивается, имеет более широкий набор лекарственных и перевязочных средств. Кроме того, последнее время люди все чаще стали возвращаться к народным средствам и лекарственным травам. При многих заболеваниях они достаточно эффективны.

П
риложение № 8

Условия, порядок выполнения и методические указания

по отработке норматива № 1

Порядок выполнения норматива № 1

Временные показатели и оценка за выполнение норматива № 1

П р и м е ч а н и е. В числителе указано время надевания противогаза, в знаменателе – респиратора.

Ошибки, снижающие оценку

Дальнейшие действия, не входящие в условия норматива № 1

Норматив № 4

Условия, порядок выполнения и методические указания по отработке норматива № 4

Порядок выполнения норматива № 4

Временные показатели и оценка за выполнение норматива № 4

Ошибки, снижающие оценку

Дальнейшие действия, не входящие в условия норматива № 4

П
риложение№ 11

Условия, порядок выполнения и методические указания по отработке норматива № 1

Подготовительные действия, не входящие в условия норматива № 1

Порядок выполнения норматива № 1

Временные показатели и оценка

Ошибки, снижающие оценку

Дальнейшие действия, не входящие в условия норматива № 1

Приложение « 13

СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОРГАНОВ ДЫХАНИЯ ФИЛЬТРУЮЩЕГО ТИПА

ФИЛЬТРУЮЩИЕ ПРОТИВОГАЗЫ

Фильтрующие противогазы предназначены для защиты органов дыхания, лица и глаз от ОВ, РП, БА (БС).

Принцип действия противогазов основан на изоляции органов дыхания от окружающей среды и очистке вдыхаемого воздуха от токсичных аэрозолей и паров в фильтрующе-поглощающей системе.

Противогазы не обогащают вдыхаемый воздух кислородом, поэтому их можно использовать только в атмосфере, содержащей не менее 17% кислорода (по объему).

Состав, устройство, маркировка

Противогаз состоит из лицевой части и противогазовой коробки, которые непосредственно соединены между собой.

Кроме того, в комплект противогаза входят:

• противогазовая сумка;

• незапотевающие пленки для предохранения от запотевания стекол очков;

• мембраны переговорного устройства;

• трикотажный гидрофобный чехол для противогазовой коробки;

• зимой противогаз доукомплектовываются утеплительными манжетами;

• бирка.

Лицевая часть (шлем-маска) предназначена для защиты лица и глаз от ОВ, РП, БА (БС), подвода к органам дыхания очищенного воздуха и сброса в атмосферу выдыхаемого воздуха.

Лицевые части изготовлены из резины серого или черного цвета.

устройство лицевой части:

С
хема 3

РЕСПИРАТОР

Респиратор Р-2 предназначен для защиты органов дыхания от радиоактивной и грунтовой пыли.

Принцип действия фильтрующего респиратора основан на том, что органы дыхания изолируются от окружающей среды полумаской, а вдыхаемый воздух очищается от аэрозолей в пакете фильтрующих материалов.

Полумаска крепится на голове с помощью наголовника, состоящего из двух эластичных и двух нерастягивающихся лямок. Эластичные лямки имеют пряжки для регулировки длины в соответствии с размерами головы.

При вдохе воздух проходит через наружную поверхность полумаски, где очищается от пыли, и через клапан вдоха поступает в органы дыхания. При выдохе выходит наружу через клапан выдоха.

Различные климатические условия, исключая капельно-жидкую влагу, не влияют на защитные свойства респиратора. Респиратор обеспечивает защиту органов дыхания, как в летних, так и в зимних условиях.

Непрерывное пребывание в респираторе (до 12 ч) практически не влияет на работоспособность и функциональное состояние организма военнослужащих.

Подбор респиратора по росту (В) производят в зависимости от высоты лица (h), способ измерения которого показан на рис. 5.

После подбора респиратора произвести его подгонку и проверку плотности прилегания полумаски.

Для подгонки респиратора необходимо:

• вынуть респиратор из пакета и проверить его исправность;

• надеть полумаску на лицо так, чтобы подбородок и нос разместились внутри ее;

• одну нерастягивающуюся лямку наголовника расположить на теменной части головы, а другую – на затылочной;

• при необходимости с помощью пряжек отрегулировать длину эластичных лямок, для чего снять полумаску, перетянуть лямки и снова надеть респиратор;

• прижать концы носового зажима к носу.

При надевании респиратора не следует сильно прижимать полумаску к лицу и сильно отжимать носовой зажим.

последовательность проверки плотности прилегания надетой полумаски к лицу:

• взять экран большим и указательным пальцами одной руки;

• зажать отверстия в экране ладонью другой руки и сделать легкий выдох.

Если при этом по линии прилегания респиратора к лицу воздух нe выходит, а лишь несколько раздувает полумаску, респиратор надет правильно. Если воздух проходит в области крыльев носа, то необходимо плотнее прижать к носу концы носового зажима. Если герметично надеть респиратор не удается, необходимо заменить его респиратором другого роста.

После подгонки и проверки плотности прилегания полумаски респиратор уложить в пакет и закрыть с помощью кольца. В таком виде респиратор хранить в сумке для противогаза под лицевой частью противогаза.

Для надевания респиратора необходимо:

• снять головной убор или на подбородочном ремне откинуть его назад;

• вынуть респиратор из сумки и пакета, надеть респиратор, а пакет положить в сумку;

• надеть головной убор и застегнуть клапан сумки для противогаза.

Респиратор не пригоден к дальнейшей эксплуатации:

• при образовании сквозных порывов полумаски;

• при появлении порывов полиэтиленовой пленки;

• при отсутствии клапанов вдоха, носового зажима, лямок наголовника.

При обслуживании респиратора внутреннюю поверхность полумаски протирать чистой сухой или слегка смоченной водой ветошью. Запрещается использовать для пропитки ветоши органические растворители, так как попадание их на полумаску приводит к снижению ее прочности или разрушению.

Материал полумаски плавится при температуре 80°С, поэтому респиратор запрещается хранить и сушить около отопительных приборов, костров и т. п.

Необходимо предохранять респиратор от воздействия атмосферных осадков, так как его намокание приводит к увеличению сопротивления вдоху и утрате защитных свойств. После сушки респиратор можно применять для защиты органов дыхания от РП.
